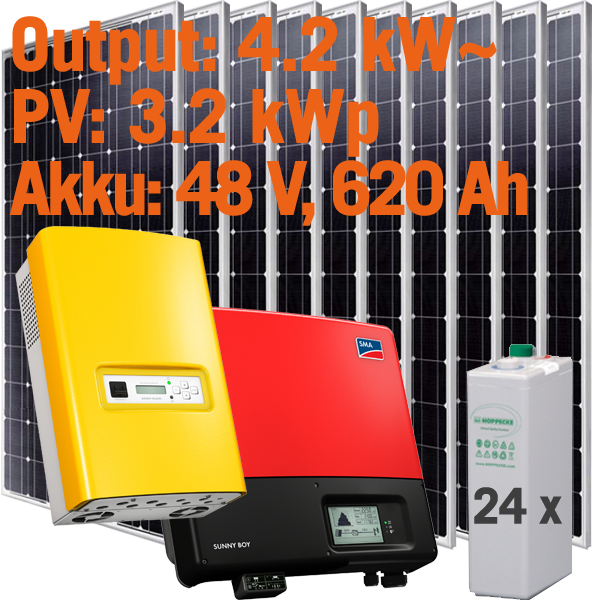

Solar Inselanlage AC 4kW / 3.200Wp / 620Ah

Produktinformationen "Solar Inselanlage AC 4kW / 3.200Wp / 620Ah"

Solar Inselanlage AC 4kW / 3.200Wp / 620Ah

Das Inselanlagen-Komplettpaket eröffnet Ihnen völlig neue Möglichkeiten in Sachen Stromversorgung. Unabhängig vom öffentlichen Versorgungsnetz haben Sie mit diesem Inselsystem eine sehr effiziente und kostengünstige 220V (50Hz) -Spannungsversorgung mit einer Dauerleistung von 4.200 W. Das System generiert mit einer installierten PV-Leistung von 3,2 kWp einen Jahresertrag von ca. 2.100 kWh (Lage: Berlin, Ausrichtung Süd, 45°) und hält 15 kWh Reservekapazität (nachhaltige Batterieentladung bis 50% SOC) im Batteriespeicher bereit.

Die zentrale Schaltstelle des Systems ist eine SMA Elektronik mit AC-Kopplung des PV-Feldes an den Batterie-Wechselrichter. Dadurch vermeiden Sie aufwendige DC-Verkabelungen und halten die Leitungsverluste so gering wie möglich.

Soll ganzjährig eine ausreichende Versorgung sichergestellt werden, so empfehlen wir den zusätzlichen Anschluß eines Windgenerators wie z. B. den Whisper 200 mit einem zusätzlichen Jahresertrag von 2.400 kWh.

Diese Inselanlage basiert auf Markenkomponenten von SMA, ET Solar und Hoppecke. Alle zur Installation der Anlage notwendigen Komponenten werden mitgeliefert. Detaillierte Informationen zu den einzelnen Komponenten finden Sie auf den jeweiligen Produktseiten.

Lieferumfang

Wechselrichter und Laderegler:

1 x SMA Sunny Boy 3000TL - Der Sunny Boy 3000TL ist ein trafoloser PV-Wechselrichter mit Grafikdisplay mit einer Ausgangsspannung von 230 V / 50 Hz und einer Nennleistung von 3 KW, inkl. Electronic Solar Switch (ESS) und Bluetooth-Schnittstelle. Kommunikativer, anwenderfreundlicher und effizienter denn je, setzt dieser Sunny Boy in der Wechselrichter-Technik Maßstäbe. Modernes Grafik-Display, Anzeige der Tageswerte auch nach Sonnenuntergang, vereinfachtes Montagekonzept und kabellose Anlagenkommunikation mit dem Weltstandard Bluetooth: Die Geräte lassen kaum einen Wunsch offen. Mit dem neuen Verschattungsmanagement OptiTrac Global Peak und einem Spitzenwirkungsgrad von 97 Prozent sorgen die Wechselrichter für den optimalen Solar-Ertrag.

1 x SMA Sunny Island 4248 - Der Sunny Island 4248 ist ein bidirektionaler Batteriewechelrichter für den Inselbetrieb mit einer Ausgangsspannung von 220 Vac / 50 Hz, einer Nennleistung von 4,2 KW und einer Batteriespannung von 48 Vdc inkl. eines externen Batterietemperatursensors. Der Sunny Island 4248 bietet Ihnen die erstklassige Möglichkeit beim Aufbau eines autarken Energiesystems ab 2 KW. Verbunden mit einer Batterieeinheit bildet er ein autarkes Wechselspannungsnetz, das höchsten Qualitätsstandards entspricht. In das Sunny Island System lassen sich Stromerzeuger und -verbraucher gleichermaßen integrieren. PV- und Windenergieanlagen, Dieselaggregate, Wasser- oder Blockheizkraftwerke können ebenso AC-seitig gekoppelt werden wie herkömmliche 230-Volt-Verbraucher.

1 x AC Verbindung zwischen Sunny Boy und Sunny Island



PV-Generator:

16 x ET Solar M572200 - Dieses Solarmodul besteht aus 72 monokristallinen Silizium-Solarzellen unter gehärtetem Solarglas mit Anti-Reflex-Beschichtung und stellt 200Wp Nennleistung bereit. Bei diesem System sind 16 Module zu 2 Strings verschaltet. Diese werden direkt zu den zwei Eingängen des Sunny Boy 3000 TL geführt. Der Generator liefert somit eine PV-Gesamtleistung von 3.200 Wp.

1 x Befestigungs-Set für 16 Solarmodule - Bitte wählen Sie das gewünscht Befestigungs-Set oben unter Produktoptionen aus. Zur Auswahl stehen Dachhaken (geeignet für die Montage auf Ziegel- oder Schindeldächern), Steckschrauben (zur Montage auf Dachpappe, Wellblech oder Eternit) oder Aufständerung (zur geneigten Montage auf Flachdächern oder freistehend am Boden).

4 x Modulanschlusskabel zum Sunny Boy (10m, 6mm2)



Batterie:

24 x Hoppecke 7 OPzV solar.power 620 - Das Konstruktionsprinzip der HOPPECKE OPzV Batterien basiert auf der Verwendung von positiven Panzerplatten und auf einer Fixierung des Elektrolyts durch Gelieren. Durch den Aufbau als verschlossene Batterie sind HOPPECKE OPzV Batterien wartungsfrei im Bezug auf das Nachfüllen von Wasser. Durch den Einsatz von positiven Röhrchenplatten der Batterietype HOPPECKE OPzV ist eine hohe Zyklenlebensdauer gegeben. Bei diesem Set sind 24 x 2V-Batterieblöcke seriell verschaltet, um die Batteriespannung an die 48V Systemspannung anzugleichen. Die Gesamtkapazität der Speichereinheit beträgt 620Ah (30.000Wh).

23 x Batterieverbindungskabel (0,3m, 25mm2)

1 x Batterieanschlusskabel zum Sunny Island (1,5m, 35mm2

passend für: 48 V DC, 230 V~ AC
