Produktinformationen "Batterie-Hauptschalter mit Sicherung 250A"
Batterie-Hauptschalter mit Sicherung 250A

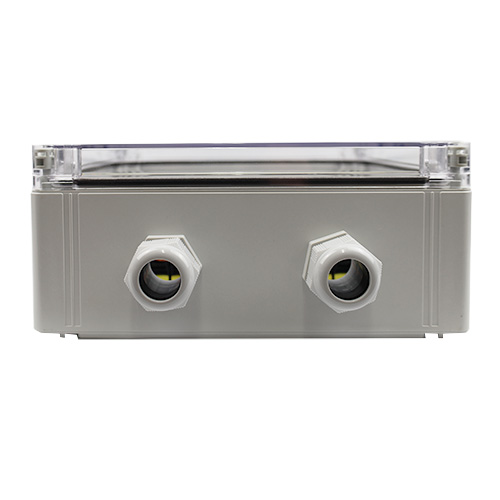

Der Batterie-Hauptschalter beinhaltet zwei 250A DC-Sicherungsautomaten für beide Batteriepole, vormontiert auf einer DIN-Hutschiene im IP65 spritzwassergeschützten Gehäuse mit transparentem Deckel. Für die beiden Zuleitungskabel sind an der Unterseite des Gehäuses zwei PG-Verschraubungen für Kabeldurchmesser bis 95mm² angebracht. Auf der Eingangsseite der Sicherungsautomaten sind entsprechende Schraubterminals für Kabelquerschnitte bis max. 95mm² vormontiert. Ausgangsseitig sind auf der Oberseite des Gehäuses insgesamt sechs PG-Verschraubungen für Kabelquerschnitte bis max. 25mm² vorgesehen. Auf der Ausgangsseite der DC-Sicherungsautomaten sind entsprechend jeweils drei Schraubterminals pro Sicherungsautomat auf einer DC-Verteilerschiene vormontiert. Ausgangsseitig können somit gleichzeitig drei verschienene Komponenten wie Wechselrichter, Laderegler oder DC-Lasten angeschlossen werden.
Spezifikationen: 250A Sicherungsautomat für beide Batteriepole, Kurzschlusskapazität 10 kA pro Pol, Schutzklasse IP65, Eingangs-Pole 95mm², 2x Kabelverschraubung M32 (25-95mm2), Ausgangs-Pole 6x Kabelverschraubung M25 (4-25mm2) Der Phaesun BMS Batteriehauptschalter beinhalten einen doppelt gepolten DC-Schutzschalter mit einer kurzen Schaltsystemkapazität.
Kabel-Konfektionierungs-Serivce: Auf Wunsch führen wir für Sie gegen einen entsprechenden Aufpreis auch eine Kabelkonfektionierung durch. Hierzu senden Sie uns bitte eine E-Mail mit den gewünschten Längen, Querschnitten und den benötigten Kabelschuh-Typen auf der Eingangs- sowie Ausgangsseite des Batteriehauptschalters. Da es sich bei den Batteriekabeln meist um größere Querschnitte handelt - üblich sind hierbei abhängig von der Systemspannung sowie den maximalen Leitungsströmen Formate von 25mm² bis 70mm² - sind für eine fachgerechte Konfektionierung Spezialwerkzeuge erforderlich. Wir bieten Ihnen diesen Service daher gerne auf Anfrage kostenpflichtig an.
Batterie- Systemspannung: | 12 V, 24 V, 48 V |
---|---|
DC-Spannung: | bis 80 V DC |
Schaltstrom: | 250 A |
passend für: | 12 / 24 / 48 V DC-System |
